در دنیای سیستم‌های سرمایشی صنعتی، برج خنک‌کننده به عنوان قلب تپنده فرایندهای دفع حرارت شناخته می‌شود. یکی از قطعات حیاتی و کم‌تر دیده‌شده در این سازه‌ها، قطره‌گیر یا Drift Eliminator است؛ عنصری کوچک اما تأثیرگذار که نبود آن می‌تواند باعث افزایش مصرف آب، کاهش راندمان دستگاه و حتی خسارت‌های زیست‌محیطی شود. در سال‌های اخیر، شرکت‌های متخصصی مانند آذین تهویه با توسعه قطره‌گیرهای باکیفیت، استفاده از این قطعه مهم را در صنایع مختلف گسترش داده‌اند.
این مقاله به شکلی کاملاً جدید و متفاوت، همه چیز را درباره قطره‌گیر برج خنک‌کننده بررسی می‌کند؛ از تعریف و عملکرد آن گرفته تا انواع موجود در بازار، نکات مهم هنگام خرید، عوامل موثر بر قیمت قطره گیر برج خنک کننده ، شرایط نصب و چند پرسش کاربردی.



قطره‌گیر برج خنک‌کننده چیست؟

قطره‌گیر برج خنک‌کننده قطعه‌ای است که با هدف جلوگیری از خروج قطرات آب همراه جریان هوا از دهانه‌های خروجی برج طراحی شده است. وقتی فن برج شروع به کار می‌کند، علاوه بر هوا، مقداری از ذرات آب را نیز با خود به سمت بیرون می‌کشد. این پدیده، «Drift» نام دارد و اگر کنترل نشود، پیامدهای زیر را در پی دارد:
•    هدررفت آب و افزایش مصرف منابع
•    خشک شدن خاک و آلودگی محیط اطراف
•    ایجاد رسوب در تجهیزات و خودروهای نزدیک
•    افزایش احتمال انتقال آلودگی‌های بیولوژیکی
•    بالا رفتن هزینه‌های بهره‌برداری
قطره‌گیر یا شبنم گیر با ایجاد مسیرهای پیچیده و تغییر جهت‌های متوالی، باعث کاهش سرعت هوای خروجی و جداسازی قطرات آب می‌شود. در نتیجه، هوای خروجی تقریباً بدون رطوبت برج را ترک می‌کند و راندمان سیستم حفظ می‌شود.

نحوه عملکرد قطره‌گیر (Drift Eliminator) چگونه است؟

عملکرد قطره‌گیر کولینگ واتر بر اساس سه اصل کلیدی است:
۱. تغییر مسیر جریان هوا
قطره‌گیر دارای تیغه‌ها یا سلول‌هایی است که هوا باید از بین آنها عبور کند. این مسیرهای پیچیده باعث تغییر جهت سریع هوا می‌شود.
۲. ایجاد نیروی گریز از مرکز
وقتی هوا مسیرهای منحنی را طی می‌کند، قطرات آب در اثر نیروی گریز از مرکز از جریان هوا جدا می‌شوند و به دیواره‌های قطره‌گیر کولینگ تاور برخورد می‌کنند.
۳. بازگشت قطرات آب به چرخه برج
ذرات جمع‌شده از سطح تیغه‌ها مجدداً به پایین برج و مخزن آب بازمی‌گردند و از هدررفت جلوگیری می‌شود.
نتیجه: کاهش جریان گردشی آب، افزایش راندمان و کاهش هزینه‌های عملیاتی.

انواع قطره‌گیر کولینگ تاور

قطره‌گیرها معمولاً در دو نوع اصلی ساخته می‌شوند:
•    قطره‌گیر لانه‌زنبوری (Cellular Type)
•    قطره‌گیر تیغه‌ای (Blade Type)
در ادامه هر یک را به‌طور کامل بررسی می‌کنیم.

۱. قطره‌گیر لانه‌زنبوری (Cellular Drift Eliminator)

این مدل به دلیل ساختار مشبک و سلولی، شبیه لانه زنبور طراحی شده و معمولاً از PVC یا PP تولید می‌شود.
ویژگی‌ها
•    مسیرهای متعدد و چند انحناه
•    راندمان بسیار بالا در کاهش درفت
•    سطح تماس بیشتر با قطرات آب
•    وزن سبک و نصب آسان
•    مقاومت مطلوب در برابر UV و ضربه
مزایا
•    بهترین گزینه برای برج‌های مدار باز جریان مخالف
•    کاهش خروج آب تا حدود ۰.۰۰۱ درصد از ظرفیت
کاربردها
•    صنایع فولاد
•    نیروگاه‌ها
•    پالایشگاه‌ها
•    سیستم‌های HVAC بزرگ
•    برج‌های خنک‌کننده مکعبی
•    کندانسورهای صنعتی

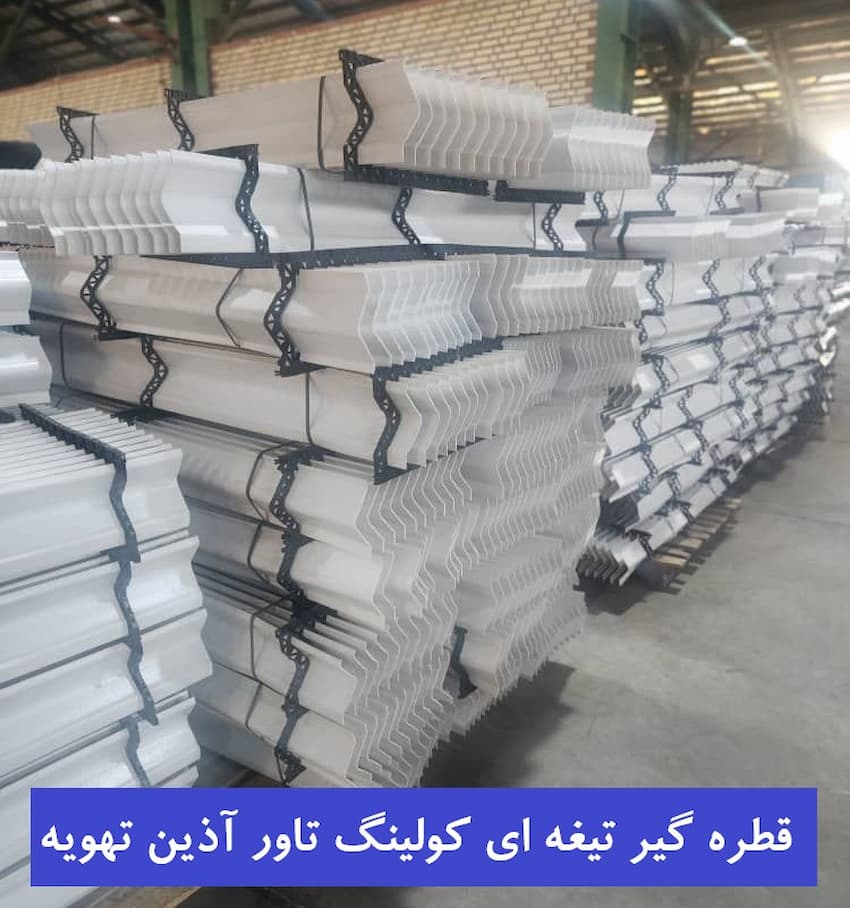

۲. قطره‌گیر تیغه‌ای (Blade Drift Eliminator)

مدل تیغه‌ای شامل ردیفی از تیغه‌های خمیده است که هوا را مجبور به تغییر مسیر می‌کند.این نوع قطره گیر هم از جنس PVC یا PP تولید می‌شود. قطره گیر های تیغه ای در دو مدل تک کوهانه و دو کوهانه تولید می شوند.
ویژگی‌ها
•    طراحی ساده‌تر نسبت به چکه گیرلانه‌زنبوری
•    قابل تولید در ضخامت‌های متفاوت
•    مقاومت بالا در برابر ضربه و فشار هوا
مزایا
•    مناسب برای برج‌های قدیمی یا گرد (Bottle Type)
•    تعمیرپذیری آسان
•    قیمت اقتصادی‌تر نسبت به مدل سلولی
کاربردها
•    برج‌های خنک‌کننده فایبرگلاس
•    کولینگ‌تاورهای صنعتی کوچک تا متوسط
•    صنایع نساجی، ایرواشرها و کندانسورهای هوایی

ویژگی‌ها و مزایای اصلی قطره‌گیرهای برج خنک‌کننده

قطره‌گیر خوب باید مجموعه‌ای از ویژگی‌های زیر را داشته باشد:
•    کاهش درفت به حداقل ممکن
•    طول عمر بالا در تماس با رطوبت و مواد شیمیایی
•    مقاومت در برابر تابش مستقیم خورشید
•    وزن سبک و نصب آسان
•    هماهنگی با ابعاد و طراحی برج
•    مصرف انرژی کمتر به دلیل افت فشار پایین
•    جلوگیری از پاشش آب در محیط اطراف
•    قابل شستشو و نگهداری ساده
برندهایی مانند آذین تهویه در این زمینه توجه ویژه‌ای به کیفیت مواد اولیه و طراحی آیرودینامیکی داشته‌اند که موجب افزایش راندمان برج و کاهش هزینه‌های جانبی شده است.

عوامل موثر بر قیمت قطره‌گیر برج خنک‌کننده

قیمت قطره‌گیر کولینگ تاور تحت تأثیر چند فاکتور مهم تعیین می‌شود:
۱. نوع قطره‌گیر
•    مدل لانه‌زنبوری → قیمت بالاتر به دلیل راندمان بیشتر
•    مدل تیغه‌ای → اقتصادی‌تر
۲. جنس مواد اولیه
•    PVC
•    پلی‌پروپیلن (PP)
•    فایبرگلاس تقویت‌شده
نوع مواد بر کیفیت، عمر مفید و قیمت تأثیر مستقیم دارد.
۳. ضخامت و کیفیت ورق
ورق‌های ضخیم‌تر و UV-stabilized قیمت بیشتری دارند.
۴. برند تولیدکننده
برندهای معتبر مانند آذین تهویه و فیدار پلیمر به دلیل طراحی دقیق‌تر و مواد اولیه بهتر، قیمت بالاتری دارند اما در بلندمدت صرفه اقتصادی بیشتری ایجاد می‌کنند.
۵. ابعاد و نحوه طراحی
اندازه‌های سفارشی به دلیل ساخت اختصاصی، قیمت بالاتری دارند.
۶. میزان سفارش
خرید عمده همیشه شامل تخفیف تولید می‌شود.
۷. هزینه حمل و نصب
در برج‌های بزرگ، این هزینه می‌تواند قابل توجه باشد.



در زمان خرید قطره‌گیر کولینگ تاور به چه نکاتی توجه کنیم؟

برای خرید یک قطره‌گیر مناسب، نکات مهم زیر را در نظر داشته باشید:
۱. سازگاری با مدل برج
بررسی کنید چکه گیر کولینگ تاور انتخاب‌شده با مدل برج شما (مکعبی، گرد، صنعتی) هماهنگ باشد.
۲. راندمان و میزان Drift
هرچه میزان دِرفت کاهش یابد، مصرف آب کاهش و راندمان افزایش می‌یابد.
۳. کیفیت مواد اولیه
حتماً محصولی انتخاب کنید که ضد UV، مقاوم در برابر خوردگی و دارای استانداردهای صنعتی باشد.
۴. سهولت نصب
برخی مدل‌ها ماژولار هستند و نصب آنها سریع‌تر انجام می‌شود.
۵. پشتیبانی برند سازنده
خرید از تولیدکنندگان معتبر مانند آذین تهویه باعث کاهش ریسک و دسترسی به خدمات پس از فروش می‌شود.
۶. بررسی گارانتی و طول عمر
قطره‌گیر باید حداقل ۵ تا ۱۰ سال عمر مفید داشته باشد.
۷. افت فشار
مدلی انتخاب کنید که باعث افزایش بار فن و مصرف انرژی نشود.

شرایط نصب و راه‌اندازی قطره‌گیر برج خنک‌کننده

نصب قطره‌گیر نیاز به رعایت چند استاندارد اجرایی دارد تا عملکرد آن دچار اختلال نشود.
۱. بررسی ساختار داخلی برج
قبل از نصب، باید وضعیت تشتک، فن، لوور و پکینگ‌ها بررسی شود و هرگونه رسوب‌زدایی انجام گردد.
۲. اندازه‌گیری دقیق ابعاد
کوچک‌ترین خطا در برش یا مونتاژ می‌تواند باعث عبور هوا از کناره‌ها و کاهش راندمان شود.
۳. استفاده از نگهدارنده مناسب
قطره‌گیر باید روی فریم استاندارد نصب شود تا دچار لرزش نشود.
۴. آب‌بندی کامل
تمام بخش‌ها باید به‌صورت کاملاً چفت‌شده و بدون فضای خالی نصب شوند.
۵. تست بعد از راه‌اندازی
پس از روشن شدن برج، بررسی میزان خروج بخار و درفت ضروری است.

نگهداری و سرویس دوره‌ای قطره‌گیر کولینگ تاور

برای افزایش طول عمر و عملکرد بهتر چکه گیرها، این نکات را رعایت کنید:
•    شست‌وشوی دوره‌ای هر ۳ تا ۶ ماه
•    پاک کردن جلبک و رسوبات
•    بازدید دوره‌ای از بخش‌های فرسوده
•    بررسی شکستگی یا تغییر شکل تیغه‌ها
•    جلوگیری از تجمع گردوغبار برای حفظ جریان هوا
•    استفاده از مواد ضد رسوب متناسب با جنس قطره‌گیر
در برج‌هایی که با مواد شیمیایی یا آب سخت کار می‌کنند، سرویس دوره‌ای اهمیت بالاتری دارد.



چند سؤال و جواب کاربردی درباره قطره‌گیر برج خنک‌کننده

۱. آیا می‌توان قطره‌گیر برج خنک‌کننده را در هر مدل برج استفاده کرد؟
بله، به شرطی که نوع آن متناسب با ساختار برج انتخاب شده باشد. مثلاً برج‌های گرد معمولاً از قطره‌گیر تیغه‌ای استفاده می‌کنند.
۲. هر چند وقت یکبار باید قطره‌گیر را شست‌وشو داد؟
بسته به کیفیت آب و شرایط محیطی، معمولاً بین ۳ تا ۶ ماه. اگر رسوبات زیاد باشد، فواصل باید کوتاه‌تر شوند.
۳. آیا تعویض قطره‌گیر انرژی مصرفی برج را کاهش می‌دهد؟
بله. اگر قطره‌گیر قدیمی دچار گرفتگی شده باشد، تعویض باعث افزایش جریان هوا و کاهش بار فن می‌شود.
۴. قطره‌گیر مناسب برای برج‌های صنعتی بزرگ کدام نوع است؟
در برج‌های بزرگ، مدل لانه‌زنبوری سه‌مرحله‌ای بهترین راندمان را دارد و دِرفت را تا حد چشمگیری کاهش می‌دهد

خلاصه مقاله: قطره‌گیر برج خنک‌کننده (Drift Eliminator)

قطره‌گیر برج خنک‌کننده قطعه‌ای ضروری برای جلوگیری از خروج قطرات آب همراه جریان هوا از برج است. این قطعه با تغییر جهت هوا و استفاده از نیروی گریز از مرکز، قطرات را جدا کرده و به چرخه آب بازمی‌گرداند. نتیجه آن کاهش هدررفت آب، حفظ راندمان برج و افزایش طول عمر سیستم سرمایش است.
انواع اصلی قطره‌گیر شامل:
1.    مدل لانه‌زنبوری (Cellular) – دارای راندمان بسیار بالا، مناسب برج‌های مکعبی و صنعتی.
2.    مدل تیغه‌ای (Blade) – ساده‌تر، اقتصادی‌تر و مناسب برج‌های گرد یا کوچک.
از مهم‌ترین ویژگی‌های قطره‌گیر می‌توان به وزن سبک، مقاومت در برابر UV، نصب آسان، افت فشار کم و قابلیت شست‌وشو اشاره کرد.
قیمت این قطعه تحت تأثیر عواملی مانند نوع طراحی، جنس مواد اولیه (PVC یا PP)، ضخامت ورق، برند تولیدکننده و هزینه نصب تعیین می‌شود. هنگام خرید باید به سازگاری با برج، کیفیت مواد، سهولت نصب و خدمات پس از فروش برندهایی مانند آذین تهویه توجه شود.
نصب قطره‌گیر نیازمند دقت در اندازه‌گیری، آب‌بندی و تست عملکرد است و نگهداری آن شامل شست‌وشوی دوره‌ای و بازرسی از شکستگی‌ها یا رسوبات است.
در نتیجه، انتخاب قطره‌گیر مناسب علاوه بر صرفه‌جویی در مصرف آب، موجب کاهش هزینه انرژی و افزایش راندمان کلی برج خنک‌کننده می‌شود.
